當前位置:首頁- 產品中心>> 平尺刀口尺系列-三坐標平臺
三坐標平臺
三坐標平臺
三坐標平臺是我公司的熱銷產品之一,我公司生產的T型槽工作臺是按照國家GB4986-85標準制造,具有承重大精度穩定且抗磨性好優點。
供應商:泊頭市永安機械設備制造有限公司
銷售熱線:13102708710

  三坐標平臺適用于各種三座標檢驗測量工作,機床機械檢驗測量基準;檢查零件的尺寸精度或形為偏差,表面附有三座標線,方便三座標測量。



規格 精度等級 規格 精度等級
0級 1級 2級 3級 精刨 0級 1級 2級 3級 精刨
100×100 4 8 26     2500×2500     72 180 270
200×100 5 10 20     3000×1000       168 248
200×200 5 10 20     3000×1500       174 154
300×200 6 12 24     3000×2000       184 275
300×300 6 12 24     3000×2500       186 276
400×300 6 12 24     3000×3000       210 300
400×400 6 12 24     4000×1000       210 300
500×300 6 12 24     4000×1500       210 300
500×500 7 14 28     4000×2000       219 310
600×400 7 14 28     4000×2500       228 340
600×500 7 14 28     4000×3000       240 360
800×500 8 16 32 80   5000×1500       249 370
800×600 8 16 32 80   5000×2000       255 375
900×600 8 16 32 80   5000×2500       264 390
1000×750 9 18 36 90   5000×3000       287 420
1000×1000 10 20 39 96   6000×1500       287 420
1200×1000   20 39 96   6000×2000       293 430
1500×1000   24 48 120   6000×2500       300 450
1500×1500   25 50 125   6000×3000       308 460
2000×1000   26 52 129   8000×1500       366 500
2000×1500     56 140   8000×2000       370 520
2000×2000     60 152 230 8000×2500       375 530
2500×1500     64 152 230 8000×3000       382 570
2500×2000     68 168 248

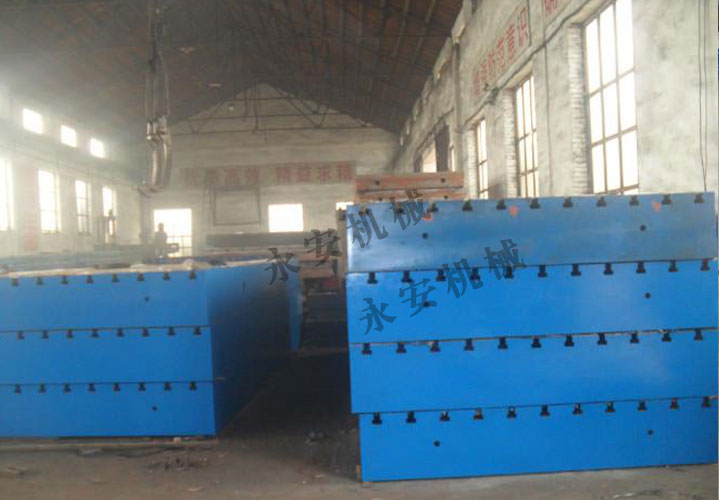

永安三坐標平臺車間

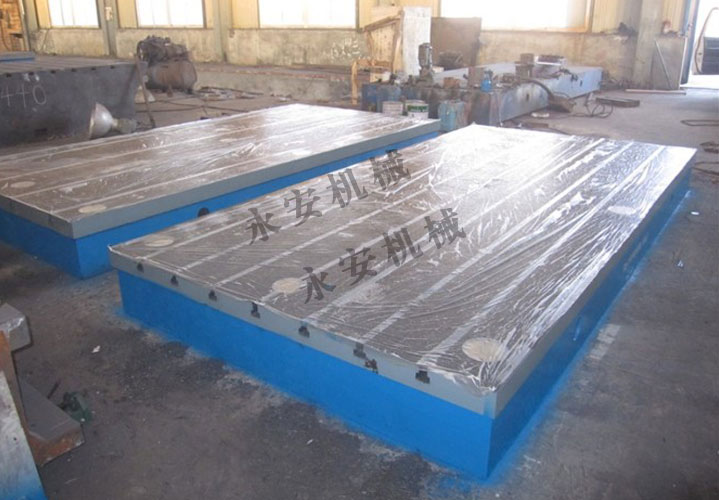

三坐標平臺、平板

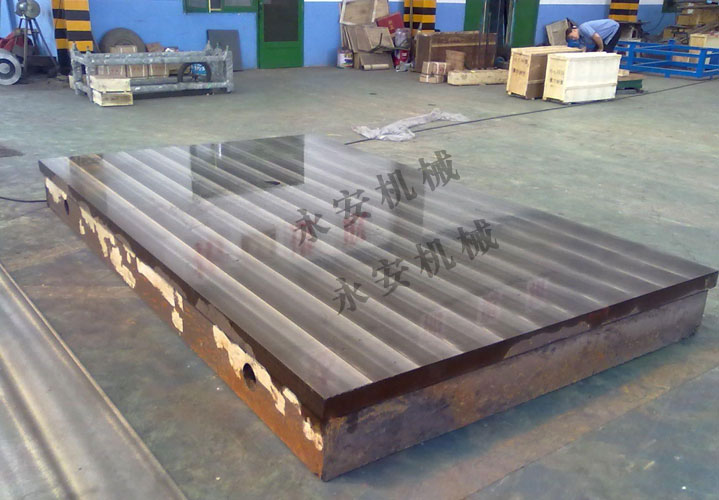

三坐標檢測平臺、平板





基礎三坐標平臺鑄造

  三坐標平臺用途:適用于各種三座標檢驗測量工作,機床機械檢驗測量基準;檢查零件的尺寸精度或形為偏差,表面附有三座標線,方便三座標測量。

  三坐標平臺三坐標平臺材質:高強度鑄鐵HT200-300,工作面硬度為HB170-240,經過兩次人工處理(人工退火600度-700度和自然時效2-3年)使用該產品 的精度穩定,耐磨性能好。

  三坐標平臺規格參數:

  三坐標平板規格:100*100—3000*6000,(特殊規格根據需方圖紙制作。)

  三坐標平板精度:按國家標準計量檢定規程執行,分別為0、1、2、3四個等級。 三坐標平臺相對來說精度比較高,平板鑄件在機床精加工之后,還需要人工刮研才能達到要求的精度,一般精度標準:

  檢驗標準:用涂色法檢驗。

  0級1級平板平臺在每邊為25㎜平方的范圍內不少于25點。

  2級平板平臺在每邊為25㎜平方的范圍內不少于20點。

  3級平板平臺在每邊為25㎜平方的范圍內不少于12點。
